Utilisation de la découpe Laser

Machine : Arketype LM1390
Capacité de coupe : 20 mm PMMA
Puissance laser : 150 W
Surface de travail utile : 900 x 1300 mm

Documents relatifs à la machine :

Noticie d'utilisation de la machine - MàJ le 02/01/2018
Précédure d'utilisation de la machine
Notice d'utilisation de MetalCut
Logiciel MetalCut

Installation de MetalCut sous Linux : MetalCutLinux
Trancher un STL : TrancherSTL
Installation d'Inkscape sous Windows avec export DXF fonctionnel : InkscapeDXF

Matière	Epaisseur	Vitesse	Puissance laser	Observation
PMMA blanc	4mm	20mm/s	80%	Découpe
PMMA blanc	4mm	250mm/s	100%	Gravage 1/1,5mm de profondeur
PMMA orange	3mm	25mm/s	50%	Découpe
PMMA transparent	3mm	25mm/s	50%	Découpe
Medium BigMat	8mm	14mm/s	100%	Il n'est pas possible de découper le MDF s'il a pris l'humidité
Medium Leroy Merlin Mpt	6mm	14mm/s	100%
Valchromat gris clair	8mm	—	—	Déconseillé, difficile à découper, possible à 4mm/s-100% mais brulure sur les bords
Valchromat noir	8mm	8mm/s	100%	Bonne découpe
Valchromat noir	8mm	250mm/s	30%	Gravage 0,5mm de profondeur
Valchromat noir	8mm	250mm/s	60%	Gravage 1mm de profondeur
Valchromat noir	8mm	200mm/s	100%	Gravage 2mm de profondeur
Valchromat noir	8mm	150mm/s	100%	Gravage 3mm de profondeur
Valchromat noir	8mm	100mm/s	100%	Gravage 4mm de profondeur
Valchromat rouge	8mm	13mm/s	100%	Bonne découpe
CP Pin/Eucalyptus	5mm	22mm/s	100%	Brico Dépot
CP peuplier	5mm	30mm/s	100%	BigMat Millau
CP peuplier	7mm	20mm/s	Mini 80% - maxi 100%	BigMat Millau
CP peuplier	7mm	250mm/s	25%	BigMat Millau - Gravage 1mm de profondeur
CP peuplier	7mm	250mm/s	35%	BigMat Millau - Gravage 2mm de profondeur
CP peuplier	7mm	250mm/s	45%	BigMat Millau - Gravage 3mm de profondeur
CP peuplier	7mm	250mm/s	55%	BigMat Millau - Gravage 4mm de profondeur
Medium	3mm	27mm/s	35%	Bonne découpe - Mr Bricolage
Chêne massif BigMat	5mm	24mm/s	100%	Bonne découpe
Chêne massif BigMat	20mm	3mm/s	100%	Lamellé-collé - Ne traverse pas partout, doit être ok pour 18mm
Inox	N/A	50mm/s	100%	Bonne gravure en surface, marquage gris anthracite

LaserSystem

Matière	Épaisseur	Vitesse	Puissance laser	Observation
MDF	3mm	50mm/s	50%	Découpe
Valchromat noir	8mm	14mm/s	100%	Bonne découpe
CP Okoumé Mr Bricolage	5mm	20mm/s	100%	Bonne découpe
PMMA transparent	4mm	30mm/s	85%	Bonne découpe

* LaserSystem

Les paramètres sont très variables en fonction de l'humidité du carton, de sa composition et de l'épaisseur de la feuille de papier utilisée. Pour réaliser des éprouvettes, on peut partir des bases suivantes :

Type	Ép. carton	Ép. feuille	Vitesse	Puissance laser	Observation
Double cannelure	6 mm	2/10	100	60-65

Matière	Épaisseur	Délais	Gaz	Pression	Focale	Buse	Vitesse	P. mini	P. maxi
Inox	0,5 mm	200 – 300	Oxygène	8 bars	0,8 – 1,2 mm	1,5 mm	40 – 50 mm/s	70%	80%
Inox	0,8 mm	500 – 800	Oxygène	8 bars	0,8 – 1,2 mm	1,5 mm	20 – 30 mm/s	70%	80%
Inox	1 mm	600 – 1000	Oxygène	8 bars	0,8 – 1,2 mm	1,5 mm	10 – 20 mm/s	70%	80%
Inox	1,2 mm	1000 – 1500	Oxygène	8 bars	0,8 – 1,2 mm	1,5 mm	6 – 15 mm/s	70%	80%
Acier	0,5 mm	200 – 300	Oxygène	8 bars	0,8 – 1,2 mm	1,5 mm	40 – 50 mm/s	50%	80%
Acier	0,8 mm	500 – 800	Oxygène	8 bars	0,8 – 1,2 mm	1,5 mm	20 – 30 mm/s	50%	80%
Acier	1 mm	600 – 1000	Oxygène	8 bars	0,8 – 1,2 mm	1,5 mm	8 – 20 mm/s	50%	80%
Acier	1,2 mm	1000 – 1500	Oxygène	8 bars	0,8 – 1,2 mm	1,5 mm	6 – 15 mm/s	50%	80%

—-

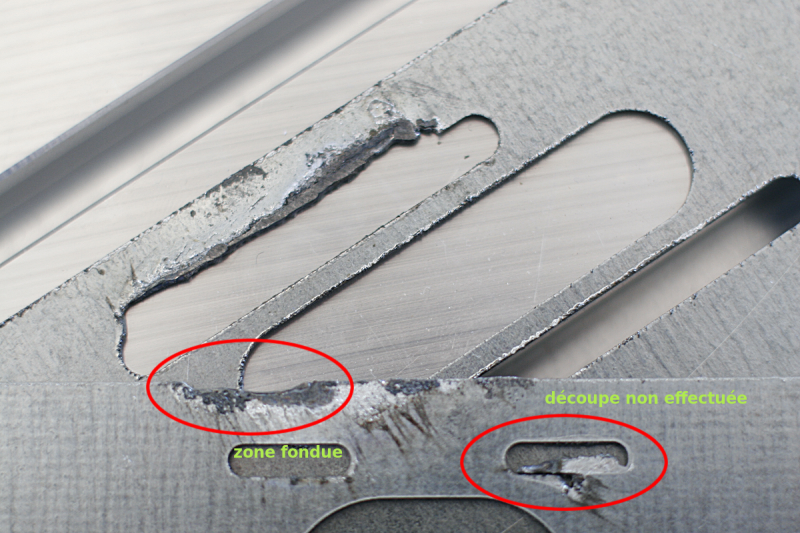

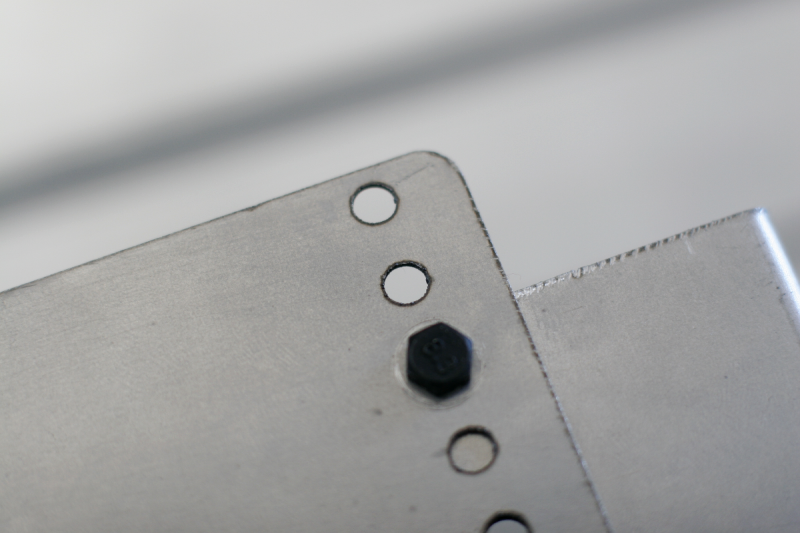

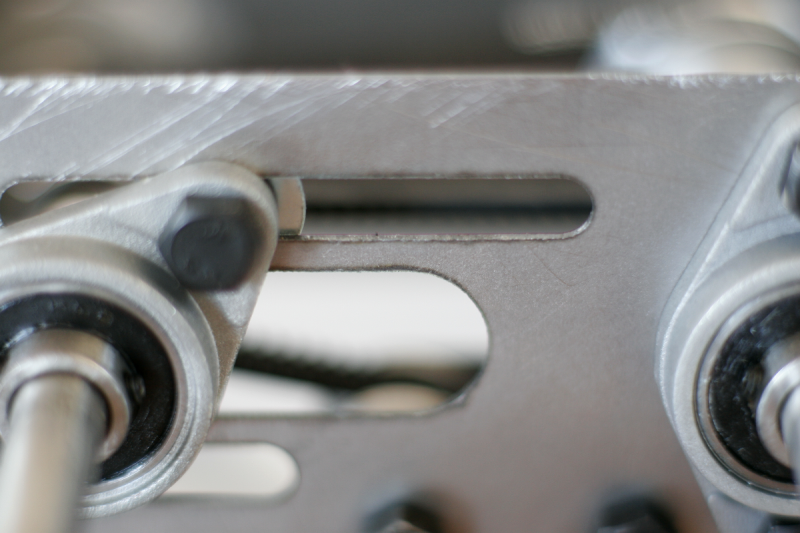

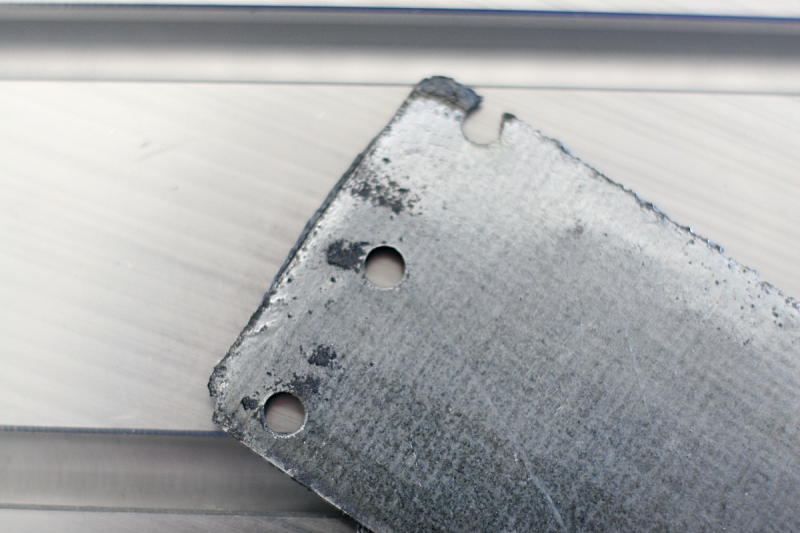

Matière	Ép.	Délais	Gaz	Pression	Vitesse	P. min/max	Observation
Tôle laminée à froid - Gedimat	1 mm	–	Oxygène	8 bars	25 mm/s	75/80%	Très bonne découpe
Tôle Inox - Gedimat	1 mm	–	Oxygène	4.5 bars	14 mm/s	75/80%	Très bonne découpe
Tôle Inox - Gedimat	1 mm	–	Oxygène	-	70 mm/s	100%	Gravure gris moyen, suivant zone gravure non homogène
